20-kHz Ultraschall-Rotationskopf
Diamantziehsteine oder andere harte Werkzeuge mit Innenbohrung können mit Ultraschall angeregten Nadeln aus Federstahl und einer Diamantpulver-Suspension bearbeitet werden. Vor einem Bohr- oder Poliervorgang muss die Nadelgeometrie erneuert werden. In diesem Fall erlaubt der Rotationskopf einen Nachschliff mit eingespanntem Werkzeug. Ein integrierter Motor erzeugt eine Drehzahl bis 1500 UpM. Die Stromübertragung erfolgt über Kohlebürsten. Das Standard-Anschlussgewinde für Sonotroden ist M10 oder wird auf Ihren Wunsch angepasst. Bei langen Bearbeitungszeiten, welche zu Erwärmung führen können, lässt sich der Rotationskopf mit Druckluft kühlen.

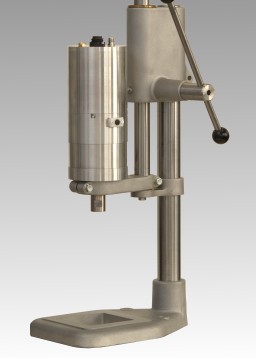

Präzisionsbohrständer mit 20-kHz Ultraschall-Rotationskopf
Der Rotationskopf verfügt über einen Befestigungs-Flansch mit 60 mm Aussendurchmesser, geeignet als Spannhalsklemmung z.B. an einem Präzisions-
bohrständer oder in Maschinen.
Spezifikationen
| Arbeitsfrequenz: 20-kHz ±1,5-kHz Standard | Anschlussgewinde: M10 Standard |
| Leistungsabgabe: max. 500 Watt im Dauerbetrieb
1,5 kW im Impulsbetrieb |
Befestigung: ∅ 60 mm Flansch |
| Wirkungsgrad: > 95% | Drehzahl: 4 programmierbare bis 1500 UpM |
| Amplitude: 0 – 12 µm am Schallkopf | Abmessung: ca. ∅ 140 x 330 mm |
| Gewicht: ca. 6 kg |
Bei Interesse oder Bestellung rufen Sie uns an oder nutzen bitte das Kontaktformular.
